葉輪給煤機簡介
葉輪給煤機是一種定量給料設備，葉輪給煤機主要用于將上部料倉中的干燥粉狀物料或小顆粒物料連續、均勻地喂送到下一設備中去。葉輪給煤機廣泛適用于水泥、建材、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。
葉輪給煤機分類
葉輪給煤機通常為方形法蘭口的葉輪給煤機和圓形法蘭口的剛性葉輪給煤機，也可以定制生產上方下圓或者下圓上方的法蘭接口，從而達到與上下級設備的良好配合。
葉輪給煤機工作原理
葉輪給煤機通過減速機出軸直接與主軸剛性聯接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。
葉輪給煤機結構特點
葉輪給煤機由帶格室旋轉葉輪、機體、及新型擺線針輪減速電動機等部分組成，體積小，工作可靠，密封及耐磨性能好，葉輪給煤機工作原理是當葉輪由傳動機構驅動在機體內旋轉時，上部分離器落下的粉粒物料便由進料口進入葉輪格室，并隨著葉輪的轉動而被送至卸料口排出，在整個工作過程中，能連續定量供料和卸料。
葉輪給煤機技術參數
| 型號規格 | 生產能力 (米3/小時) | 葉輪轉速 (轉/分) | 進出口尺寸 長×寬 | 傳動方式 | 擺線針輪減速電動機 | 給料機本體外形尺寸 長×寬×高(毫米) | 給料機本體重量 (公斤) | ||
| 型 號 | 功 率 | 轉 速 | |||||||
| GY-Φ200×200 | 7 | 34 | 200×200 | 擺 線 針 輪 減 速 機 | BLY18-43 | 1.1 | 34 | 510×300×300 | 67 |
| GY-Φ200×300 | 10 | 34 | 200×300 | BLY18-43 | 1.1 | 34 | 610×300×300 | 77 | |
| GY-Φ300×300 | 23 | 34 | 300×300 | BLY18-43 | 1.1 | 34 | 690×400×450 | 155 | |
| GY-Φ300×400 | 31 | 34 | 300×400 | BLY18-43 | 1.5 | 34 | 790×400×450 | 174 | |
| GY-Φ400×400 | 53 | 34 | 400×400 | BLY22-43 | 3 | 34 | 830×520×600 | 231 | |
| GY-Φ400×500 | 67 | 34 | 400×500 | BLY22-43 | 3 | 34 | 960×520×600 | 268 | |
| GY-Φ500×500 | 106 | 34 | 500×500 | BLY22-43 | 4 | 34 | 960×640×760 | 550 | |
原 理：
當變速時由蝸桿付通過裝在同一主軸上的刮板，供給葉輪和測量葉輪實現給粉。煤粉自煤粉斗流入給粉機上部體內的隔板上及其缺口下面的供給葉輪的齒槽內，旋轉的葉輪帶著煤粉在供給葉輪殼內轉180度給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180度又把煤粉帶部體內的缺口片，煤粉即落入出粉管中，按此過程就達到連續、均勻給粉的防止停機時煤粉自流的目的。

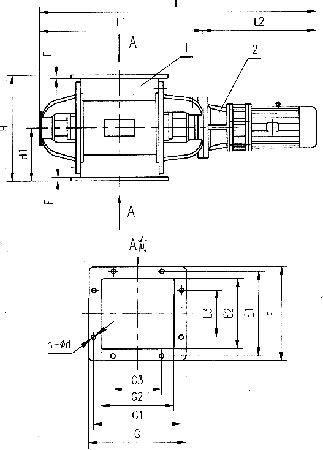

外形尺寸：
本機主體由外殼、葉輪、主軸、端蓋等零部件裝配而成，結構緊湊，造型美觀。
本機配用BLY系列擺線針輪減速機。
| 型號 | L | L1 | L2 | H | H1 | F | E | E1 | E2 | E3 | G | G1 | G2 | G3 | n | d |
| GY-Φ200×200 | 953 | 510 | 443 | 300 | 150 | 15 | 300 | 260 | 200 | 140 | 300 | 260 | 200 | 140 | 8 | 17 |
| GY-Φ200×300 | 1053 | 610 | 443 | 300 | 150 | 15 | 300 | 260 | 200 | 140 | 400 | 360 | 300 | 200 | 8 | 17 |
| GY-Φ300×300 | 1133 | 690 | 443 | 450 | 225 | 15 | 400 | 360 | 300 | 200 | 400 | 360 | 300 | 200 | 8 | 19 |
| GY-Φ300×400 | 1258 | 790 | 468 | 450 | 225 | 15 | 400 | 360 | 300 | 200 | 520 | 480 | 400 | 2×150 | 10 | 19 |
| GY-Φ400×400 | 1373 | 830 | 543 | 600 | 300 | 16 | 520 | 480 | 400 | 2×140 | 520 | 480 | 400 | 2×140 | 12 | 19 |
| GY-Φ400×500 | 1473 | 930 | 543 | 600 | 300 | 16 | 520 | 480 | 400 | 2×140 | 620 | 580 | 500 | 3×140 | 14 | 19 |
| GY-Φ500×500 | 1523 | 960 | 563 | 760 | 380 | 26 | 640 | 580 | 500 | 3×140 | 640 | 580 | 500 | 3×140 | 16 | 19 |
